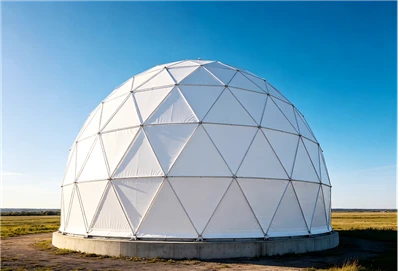

6,2 metrový priestorový rám Radome

A 6,2 metrový priestorový rámový radomje pevný geodetický kryt-odolný voči poveternostným vplyvom špeciálne navrhnutý na ochranu malých-až{2}}stredne veľkých radarov, satelitnej komunikácie a antén diaľkového snímania. Skonštruovaný zo skrutkovaných trojuholníkových dielektrických panelov a ľahkej kostry vesmírneho rámu izoluje anténne zariadenie od drsného vonkajšieho rušenia bez obetovania výkonu elektromagnetického prenosu. Eliminuje útlm signálu spôsobený zaťažením vetrom, hromadením ľadu, koróziou prachu a extrémnymi teplotnými výkyvmi, čím zaisťuje stabilnú dlhodobú-prevádzku vysoko-precíznych rádiofrekvenčných zariadení.

Naša spoločnosť nezávisle vyvíja celú sadu konštrukčných návrhov krytov a dielektrických kompozitných materiálov. Na rozdiel od tradičného jednovrstvového membránového krytu, geodetický dizajn priestorového rámu poskytuje vynikajúcu štrukturálnu pevnosť a odolnosť proti vetru, zatiaľ čo štandardizované modulárne komponenty výrazne skracujú-čas výstavby na mieste. Vyvažujeme elektromagnetický výkon, mechanickú bezpečnosť a nákladovú efektívnosť a poskytujeme-prispôsobené riešenia krytom na jednom mieste pre globálny letecký priemysel, meteorológiu, národnú obranu a komunikačný priemysel.

Tento 6,2-metrový kryt s priestorovým rámom sa prispôsobí všetkým pozemným-prostrediam nasadenia, od pobrežných soľných{2}}zón a púštnych oblastí s vysokou-teplotou až po alpské oblasti-pokryté snehom. Každý konštrukčný komponent sa pred dodaním podrobuje simulácii v aerodynamickom tuneli a testovaniu starnutia v prostredí, čím sa účinne znižuje frekvencia údržby zariadenia a predlžuje sa životnosť základných anténnych systémov.

1. Optimalizovaný dizajn geodetického priestorového rámu

Trojuholníková geodetická mriežka rovnomerne rozptyľuje zaťaženie vetrom, snehom a ľadom, čím zabraňuje lokálnej koncentrácii napätia. Modulárne skrutkové spojenie eliminuje-zváranie na mieste; Poškodené jednotlivé panely je možné rozobrať a vymeniť nezávisle bez odstránenia celého krytu, čo výrazne znižuje náklady na údržbu a prestoje.

2. Ultra-dielektrické panely s nízkou elektromagnetickou interferenciou

Vlastnoručne vyvinutý nízkostratový kompozitný dielektrický materiál{0}}minimalizuje odraz a útlm signálu. Rovnomerná hrúbka panela a konzistentná dielektrická konštanta zaručujú stabilný výkon RF na celom povrchu ochranného krytu, pričom spĺňajú vysoko presné-štandardy prenosu signálu radarovej a satelitnej komunikácie.

3. Všetky-prispôsobivosť klíme

Plne utesnená montážna štruktúra zabraňuje vniknutiu dažďovej vody, prachu a soľnej hmly. Vonkajší povlak proti-UV spomaľuje starnutie materiálu pod-dlhodobým slnečným žiarením; voliteľné vyhrievacie moduly proti-námraze riešia problémy s pokrytím snehom a ľadom v studených-horských oblastiach. Integrované pásy na odvádzanie bleskov zabraňujú poškodeniu vnútorných antén úderom blesku.

4. Vysoká konštrukčná bezpečnosť a nízka hmotnosť

Rám z hliníkovej zliatiny je o 40 % ľahší ako pevné oceľové konštrukcie rovnakej pevnosti, čím sa znižujú požiadavky na základové ložiská a náklady na stavebné inžinierstvo. Všetky konštrukčné časti prešli simuláciou aerodynamického tunela a testovaním statickej záťaže, pričom spĺňajú medzinárodné normy bezpečnosti meteorologického a obranného priemyslu.

5. Možnosť úplného prispôsobenia

Vzorce panelov, hrúbku rámu, interné pomocné systémy a schémy pripojenia základov upravujeme podľa veľkosti antény klientov, prevádzkovej frekvencie a prostredia nasadenia. Podporované sú špeciálne verzie pre morské, púštne a polárne scenáre-nízkych teplôt.

6. Globálny systém technickej podpory

Náš technický tím poskytuje kompletné-cyklické služby od návrhu schémy až po údržbu po-inštalácii. Štandardizovaná výroba komponentov skracuje dodacie cykly a zásoby náhradných dielov sú k dispozícii na rýchle globálne doplnenie.

• Meteorologické monitorovacie pozemné stanice: stredne-veľké meteorologické radary, zariadenia na zisťovanie zrážok a veterných polí
• Riadenie letovej prevádzky: letiskový sekundárny prehľadový radar, komunikačná anténa letovej navigácie
• Pozemné stanice satelitnej komunikácie: Ku/Ka-stredne veľké{1}}prijímacie a vysielacie antény VSAT pásma VSAT
• Národná obrana a monitorovanie hraníc: prieskumný radar, základňové stanice taktickej komunikácie
• Diaľkový prieskum zeme a letectvo: pozemné terminály na príjem satelitných údajov
• Námorné a pobrežné projekty: radar na monitorovanie pobrežných oceánov, komunikačné antény na mori
• Polárny a alpský vedecký výskum: radarové pozorovacie zariadenia odolné voči nízkym-teplotám
• 5G/6G backhaul a mikrovlnná komunikácia: vonkajšia ochrana smerovej antény s vysokým-ziskom

Náš inžiniersky tím môže poskytnúť prispôsobené riešenia radomu na základe špecifikácií vašej antény, požiadaviek na inštaláciu, potrieb systémovej integrácie a podmienok prostredia.

Dostupné možnosti prispôsobenia zahŕňajú:

• Prispôsobené konfigurácie priemeru a geodetického rámu, aby zodpovedali špecifickým veľkostiam antén a požiadavkám na montáž
• Výber materiálu panela-špecifického pre aplikáciu pre optimálny výkon RF prenosu v cieľových frekvenčných pásmach
• Konštrukčné prispôsobenie na základe miestneho zaťaženia vetrom, snehového zaťaženia a požiadaviek na ochranu životného prostredia
• Prispôsobené riešenia povrchovej úpravy a ochrany proti korózii pre rôzne prostredia nasadenia
• Voliteľný integrovaný modul proti{0}}námraze a konfigurácie ochrany pred bleskom pre extrémne klimatické podmienky
• Podpora prispôsobenia pre rôzne interné doplnky a špecifikácie anténneho rozhrania

1. Výrobný cyklus

Štandardný 6,2 metrový priestorový radom: 65 pracovných dní po uložení a potvrdení technických výkresov; prispôsobené verzie špeciálneho materiálu/-námrazy predĺžia cyklus o 10 až 15 dní.

2. Balenie a preprava

• Kovové komponenty rámu: Exportné-štandardné fumigované drevené puzdrá s antikoróznym{1}}olejovým náterom;
• Dielektrické panely: Nárazuvzdorná pena + samostatné balenie z tvrdého kartónu, aby sa zabránilo poškriabaniu a prasknutiu;
• Globálna podpora dopravy: Námorná nákladná doprava, letecká nákladná doprava, pozemná nákladná doprava; kontajnerové nakladanie pre pohodlné uvoľnenie prístavov.

3. Podpora inštalácie na-stránke

• Dodajte kompletné montážne výkresy, návody na obsluhu inštalácie a špecializované montážne nástroje;
• Poskytnite bezplatné technické pokyny na diaľku-za{1}}jednom;
• Voliteľná platená služba: Vyslanie profesionálnych inžinierov na miesto pre úplný dohľad nad inštaláciou a školenie.

4. Technická príručka

Inžinieri ponúkajú pred{0}}optimalizáciu schémy predaja, výpočet zaťaženia základov, správu o simulácii prispôsobenia frekvenčného pásma; po{1}}riešenie problémov po predaji, pokyny na testovanie výkonu prostredníctvom e-mailu a videostretnutia.

5. Záruka a podpora údržby

• Štandardná záručná doba: 24 mesiacov od dátumu prijatia na-stránke;
• Celoživotné náklady{0}}cenové dodávky náhradných dielov (panely, skrutky, tesniace pásy, vykurovacie moduly);
• Každoročná pravidelná kontrola na diaľku na predpovedanie potenciálnych rizík starnutia štruktúry.

Hľadá sa spoľahlivý6,2 metrový priestorový rámový radomdodávateľa?

Kontaktujte náš tím ešte dnes, aby sme prediskutovali vaše projektové požiadavky, dostali technickú dokumentáciu a vyžiadali si cenovú ponuku na mieru.
